混合型EPS电源
产品概述 EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规 范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一 路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。 本资料介绍了上述应急供电系统的三个系列产品，分别是： (1)YD系列照明型应急电源：从1KW-10KW，适应于应急照明和事故照明； (2)XKS系列混合型应急电源：从2.2KW-400KW，除可用于应急照明、事故照

发布时间：2023-04-02

分享到：
产品详情


一 EPS-XKS系列混合型应急电源介绍
1)产品用途：为消防设施或一级负荷或其它负荷应急供电， 如：电梯、水泵、风机、喷淋泵、卷帘 门、应急照明、事故照明等。
2)规格范围：2.2KW-400KW
3)具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、30、 37、45、55、75、93、110、132、160、187、 200、220、250、280、315、400KW等。
4)安装形式：落地式（标准配电柜）
5)备用时间：60分钟和90分钟、120分钟，可按客户要求定制。

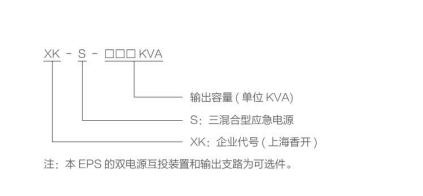

6)型号说明：FEPS-XKS-□□□KW

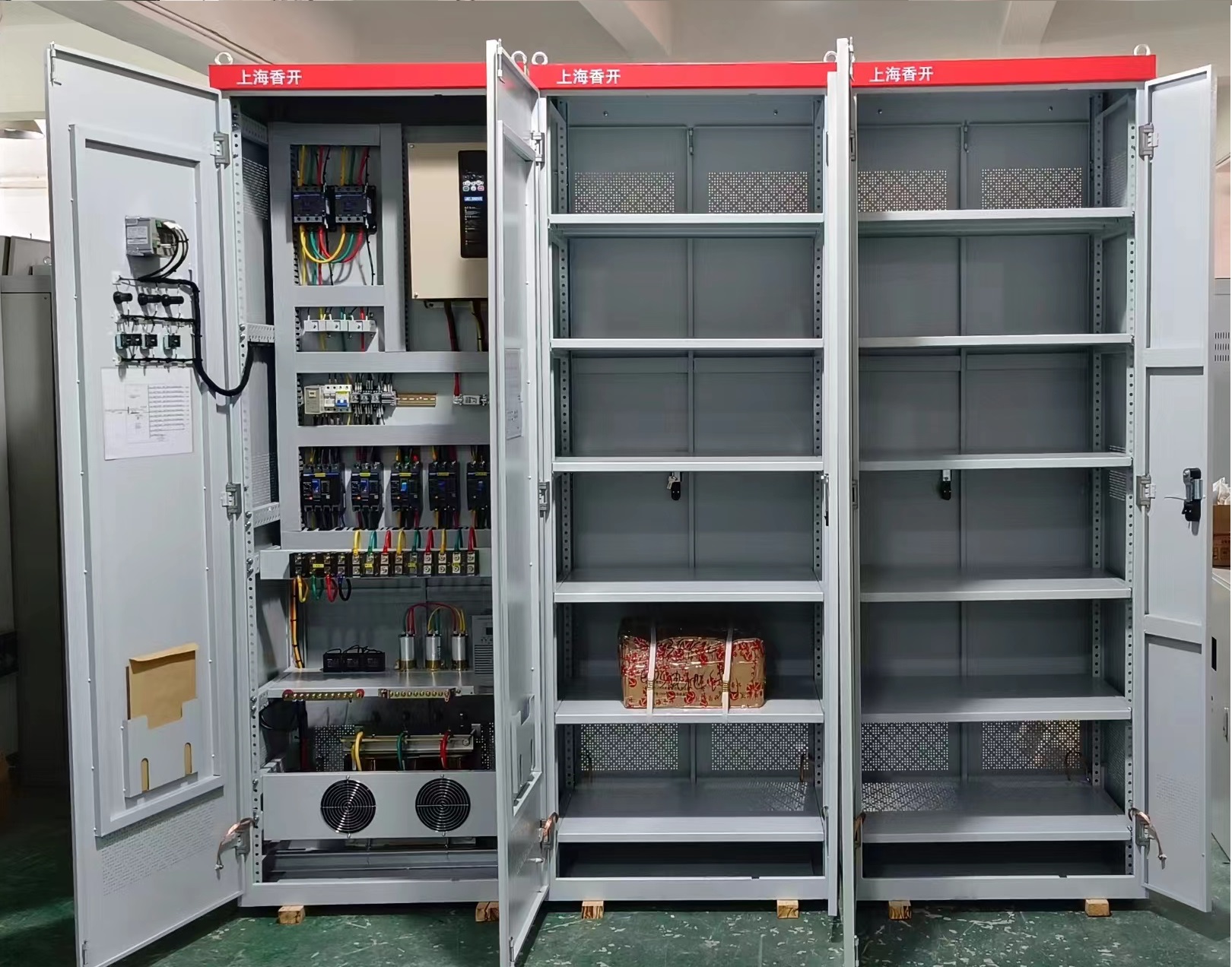

二 产品实物

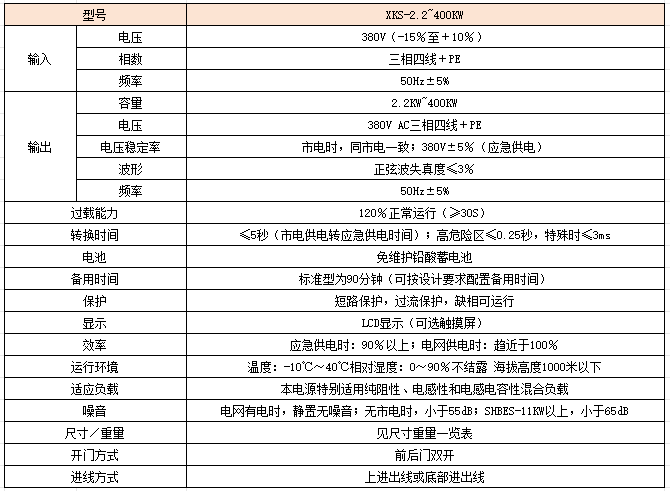

三 XKS系列电源技术参数




注：1、输出回路可按设计要求做在机柜中；


2、具体规格有：2.2、3.7、5.5、7.5、11、15、18.5、22、37、55、75、93、110、132、160、187、200、220、280、315、400KW。


四 XKS系列应急电源产品原理

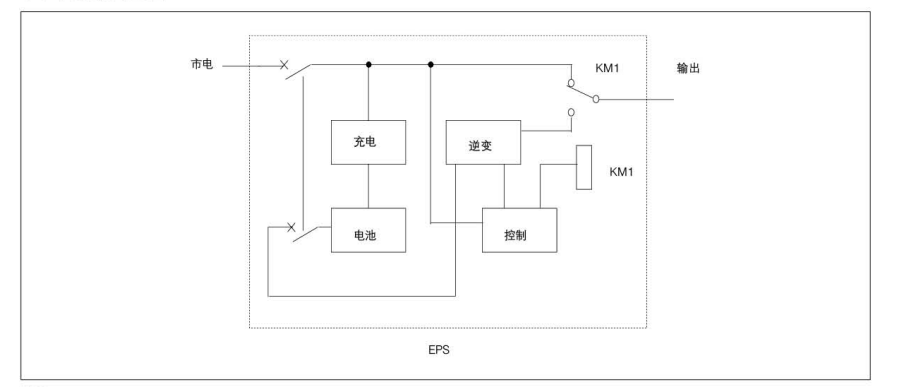

4.1单电源输入原理图


说明：

在正常情况下，市电通过K输出，同时充电器对免维护蓄电池充电。当常用电停电，通过控制器控制逆变器工作使K切换至应急输出状态，向负载提供电能。

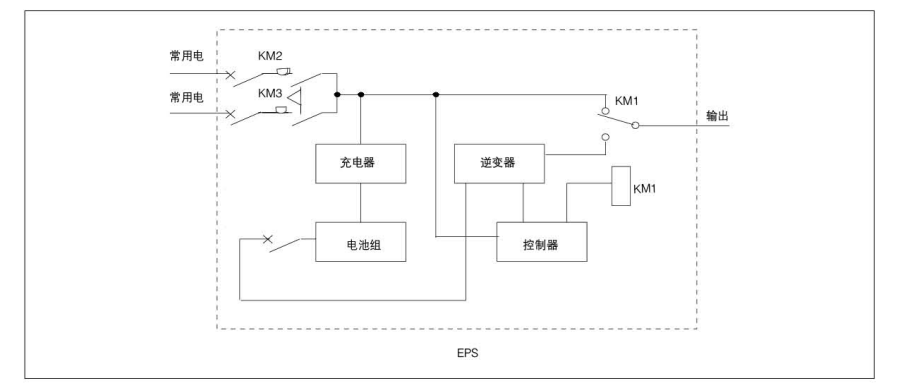

4.2双电源输入原理图




说明：

在正常情况下，常用电通过KM2、KM1输出，同时充电器对免维护蓄电池充电。当常用电停电，备用电投入通过KM3、KM1输出，只有当常用电和备用电同时停电时，通过控制器控制逆变器工作使KM1切换至应急输出状态，向负载提供电能。



五 XKS系列EPS应急电源柜体配置

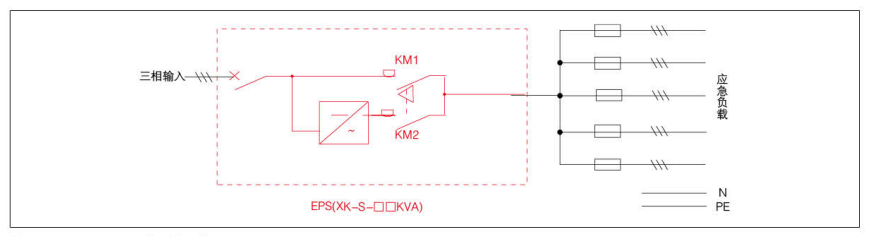

六 XKS系列EPS应急电源产品接线示例


说明：
a)输出回路根据设计要求确定，未注明时本公司均按3路制作。
b)输出回路推荐使用断路器，如有要求也可用熔断器。
c)消防联动可根据设计要求确定与制作，未注明则无消防联动。
d)KM2为消防控制中心控制，当消防控制中心发出控制信号时KM2吸合，
消防联动输出支路输出电能。

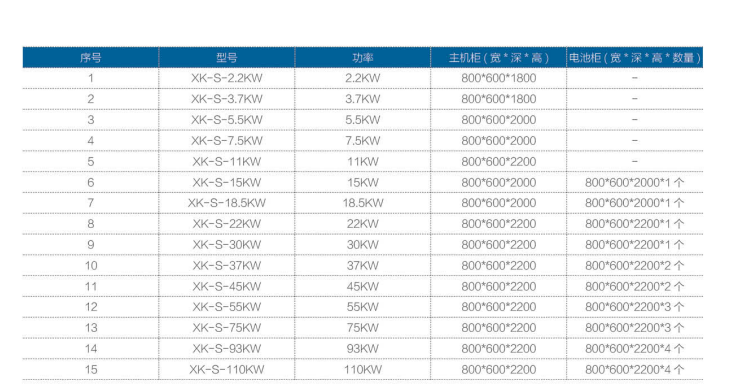

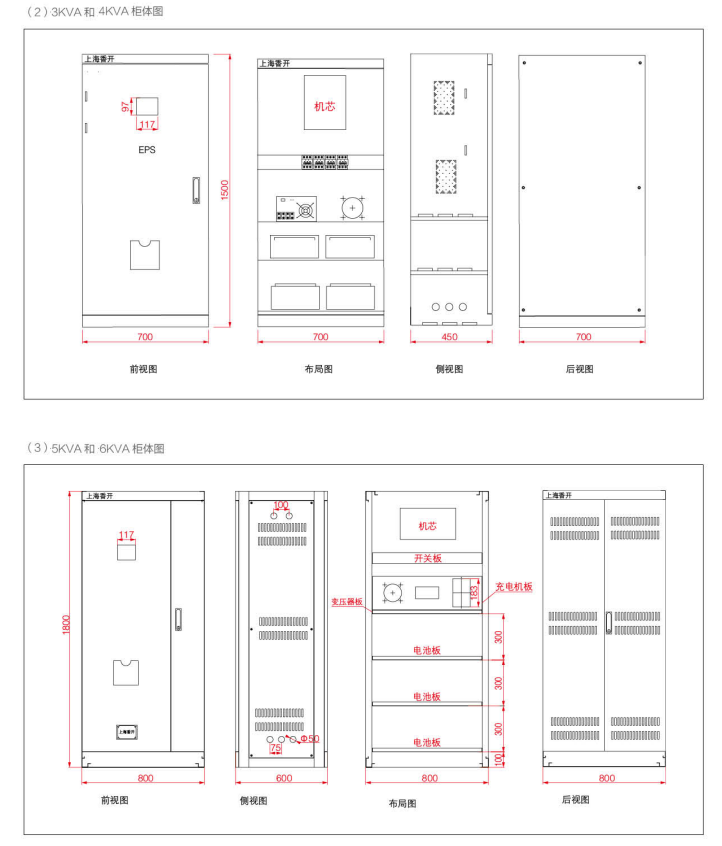

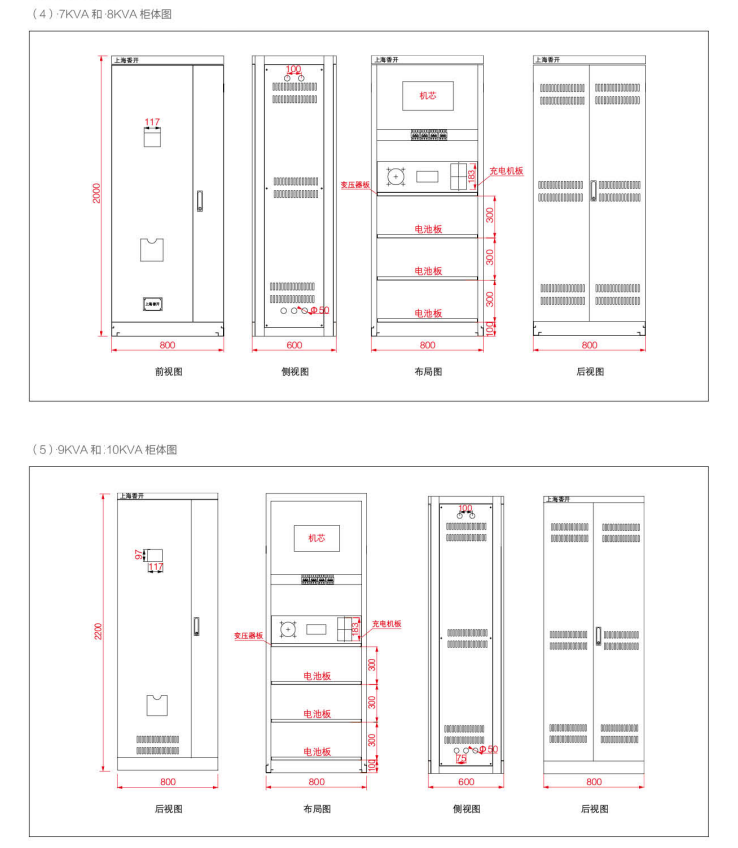

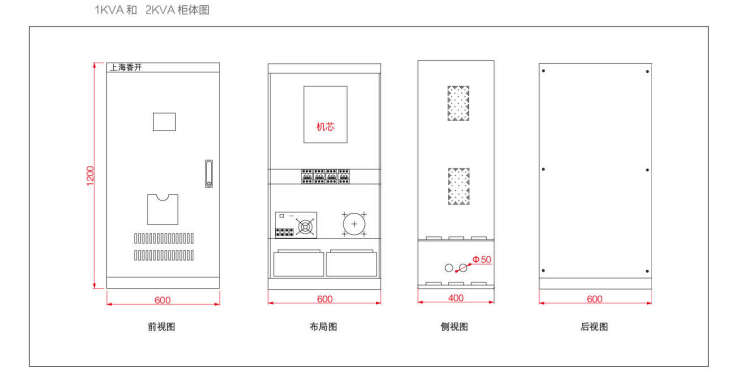

七 XKS系列应急电源产品尺寸

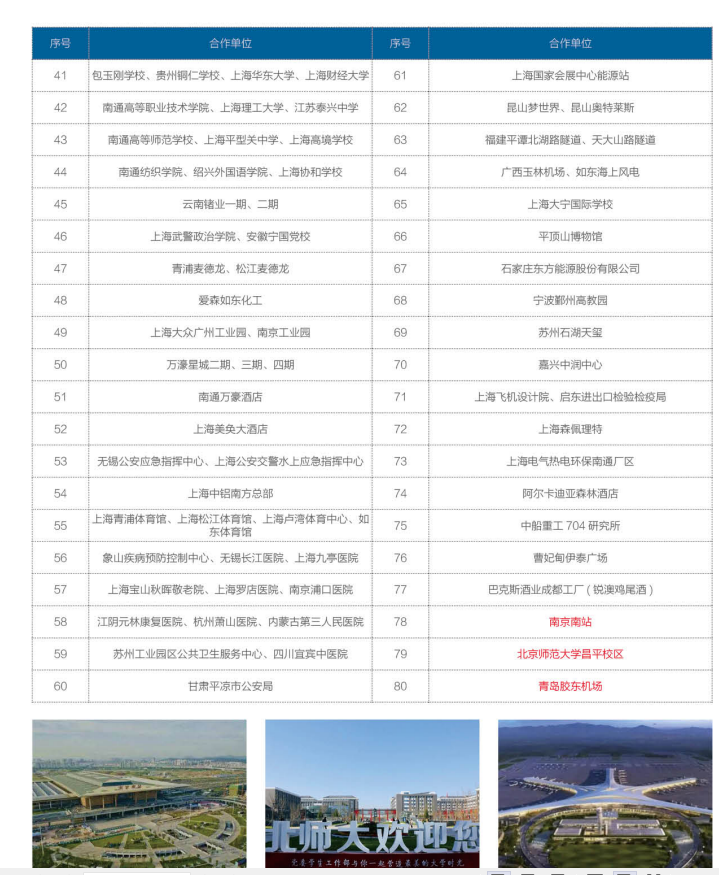

八 部分业绩案例
