发布时间：2023-04-02
1、XK-C-1834系列应急照明控制器介绍
系统符合 GB17945-2010《消防应急照明和疏散指示系统》和 GB51309-2018《消防应急照明和疏散指示系统技术标准》，并具备应急管理部消防产品认证中心出具的 3C 证书，系统包括集中控制型应急照明控制器、应急照明集中电源、应急照明分配电装置、集中电源集中控制型疏散标志灯具、集中电源集中控制型疏散照明灯具等设备。
2、供电方式
由主电（市电AC220V)回路向区域应急照明配电箱供电，再由区域应急照明配电箱直接或经开关电源降压（DC24V/DC36V），向该区域各个供电回路连接的集中控制型消防应急灯具供电。
3、系统通讯方式
系统采用二总线通讯技术，控制主机连接各个区域内设置于应急照明分配电装置内的区域路由器，再由区域路由器与连接应急灯具通讯，可采用自由拓扑架构。
4、灯具控制方式
回路中每个集中控制型应急灯具都具有独立的ID（地址），可以独立的执行指令和主动上报灯具状态信息。灯具内置单片机可实时监测光源情况。
5、产品特点
实时监控和管理终端设备数据及状态，智能分析模块，指挥终端设备指示疏散方向，提供安全的逃生路径。
显示故障信息，包括故障类型、时间、位置的报警故障信息。
随时监控应急电源的电池状态、输出状态、输入状态。
可随时控制消防应急标志灯具改变指示方向，点亮照明灯具。
可与FAS火灾报警系统无缝对接，符合国家标准：GB17945-2010和GB51309-2018。
6、技术参数
|
名称 |
应急照明控制器 |
|
型号 |
XK-C-1834 |
|
回路数量 |
≤ 8 路（每条回路≤ 110 台分机） |
|
应急时间 |
＞= 180 分钟 |
|
通讯方式 |
CAN 总线 |
|
外部接口 |
RS232 接口 6 个，以太网接口 1 个 |
|
输入电压 |
AC220V±15％ 10A 50Hz |
|
显示方式 |
19”LCD 显示、LED 显示 |
|
满足标准 |
GB17945-2010 |
|
记录储存 |
＞ 100000 条，＞ 10 年 |
|
主要功能 |
集中控制、集中显示，实时监控灯具、电源等系统状态，疏散地图显示； |
|
具有手机短信通知和物联网接口。 |
|
|
特点 |
带载能力强，可管理 32767 只灯； |
|
双 CPU 冗余设计，互为备份，工作永不间断。 |
|
|
多种引导方式：1、智能引导 2、预案引导； |
|
|
多种联动方式：1、手动操作 2、火警信号联动 3、火灾报警节点联动； |
|
|
安装方式 |
立柜安装 |
|
工作环境 |
温度：-10℃ ~55℃ 湿度：≤ 95％ RH |
|
外形尺寸 |
600*1800*600（宽* 高 * 深）单位：mm |

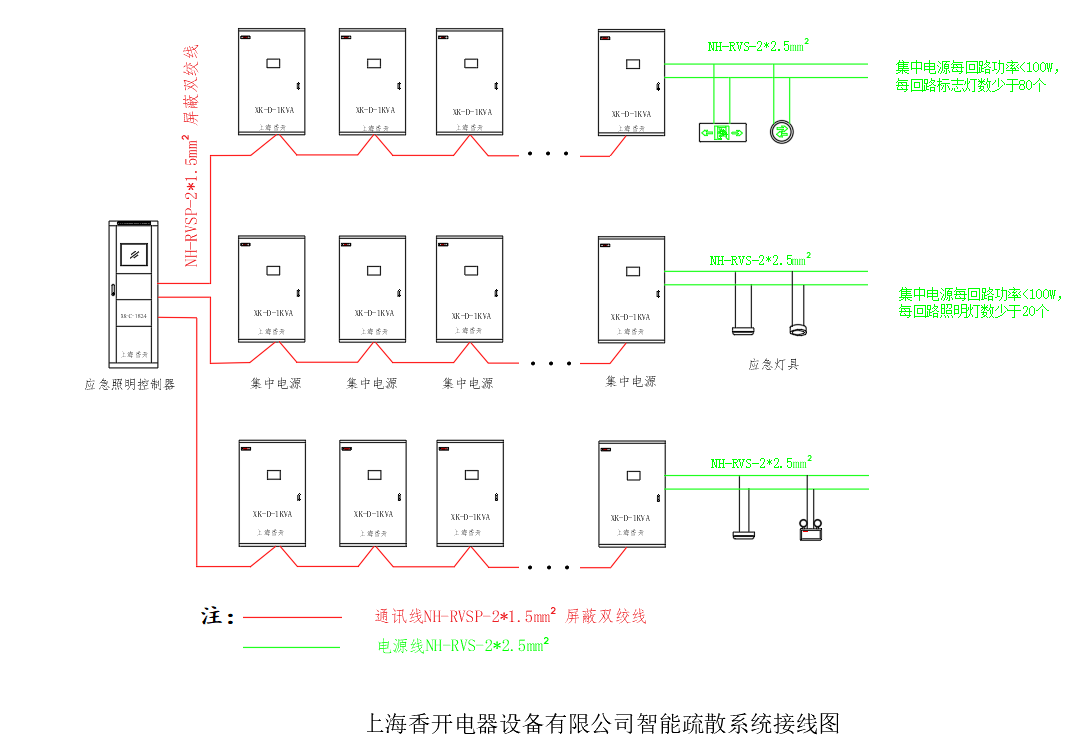

7.接线方式

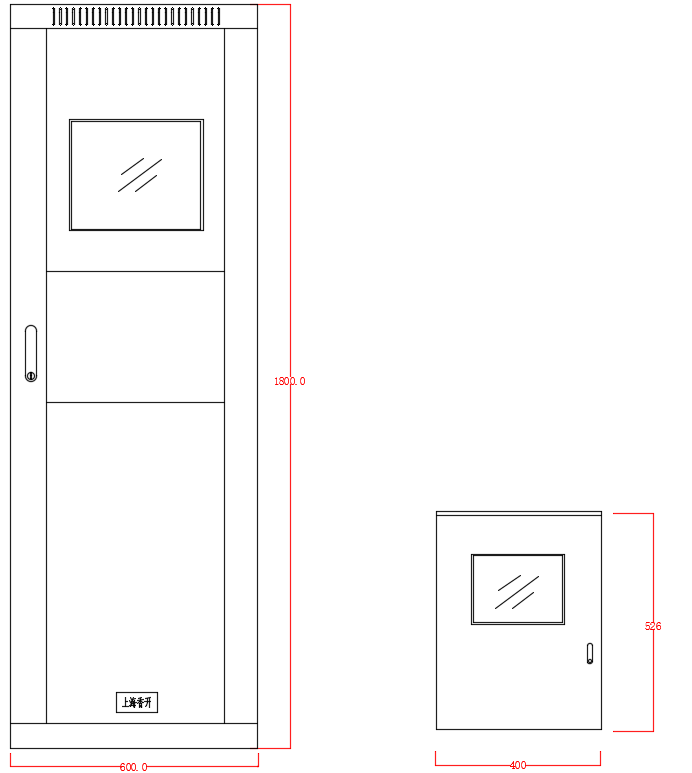

8、开孔尺寸

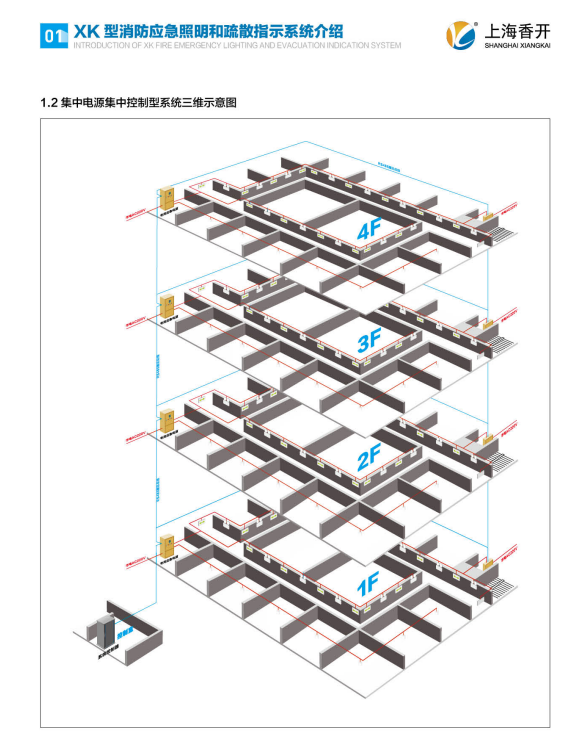

9系统三维示意图
