XKS系列 UPS 电源几种工作模块

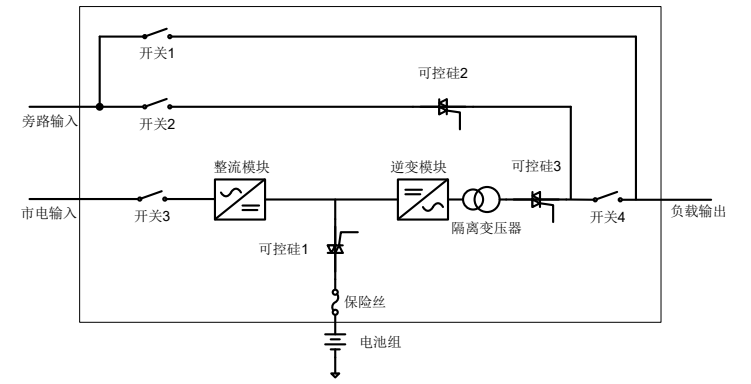

上海香开电器设备有限公司XKS系列 UPS 系统主要由整流模块和逆变模块组成交流到直流再到交流的双变换电路、静态旁路、维修旁路、电池充放电回路等几个主要的模块组成。市电与旁路通过反向并联的可控硅作为切换开关来进行切换。系统架构图如下所示：

XKS系列 UPS 系统构成

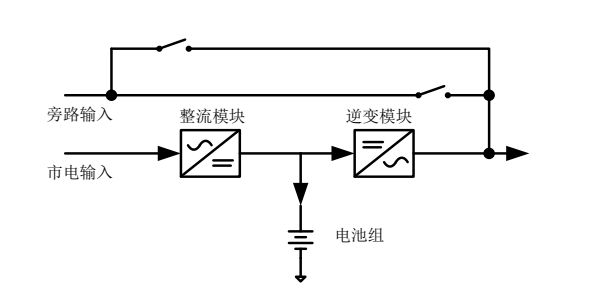

1 市电工作模式 (LINE MODE)

在市电模式下，市电输入经过整流模块变换成直流并滤波后，一方面经过 SPWM 逆变

模块输出交流电供给输出，另一方面给电池进行充电。此时旁路输入处于备用状态。

市电工作模式 (LINE MODE)

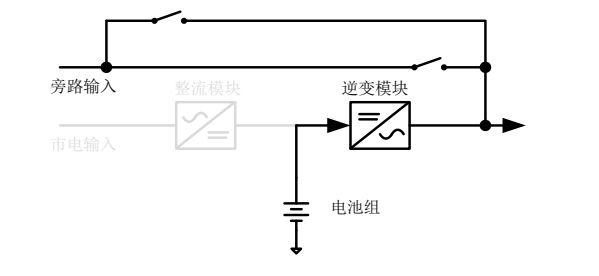

2 电池工作模式 (BATTERY MODE)

当市电输入出现异常，系统自动无间断切换到电池工作模式，由电池通过逆变模块输

出交流电给输出。此时旁路输入处于备用状态。如果市电恢复正常，系统自动不间断的切

回市电模式。

电池工作模式 (BATTERY MODE)

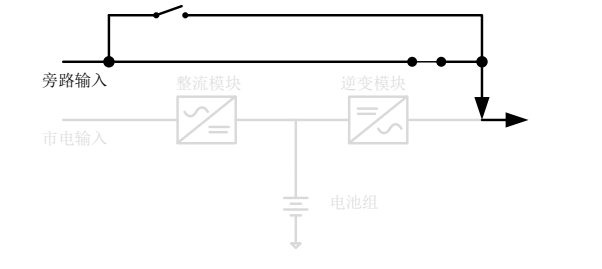

3 旁路工作模式 (BYPASS MODE)

旁路工作可以被启用和被禁用，但默认是启动的。机器除了

交流输出短路、接线错误、逆变静态开关短路、旁路静态开关短路、过载，其它故障模式

下系统会自动切换到旁路向负载供电。待异常情况消除后，系统自动恢复正常工作模式。

旁路工作模式 (BYPASS MODE)

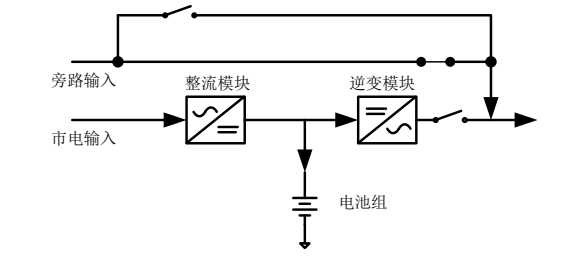

4 ECO 工作模式 (ECO MODE)

ECO 模式可以被启用和禁用，默认是禁用。如果负载对电源的质量要求不是很高，而

对系统的效率要求较高时，可以启用“ECO 工作模式”。在这种模式下，旁路输入正常时系

统通过静态旁路给负载供电，市电这一路也同时在工作，并给电池进行充电，只是输出的

静态开关属于断开状态。当旁路输入异常，系统会自动切换到市电或电池模式供电，切换

时间少于 10ms。当旁路输入恢复正常，系统又切回到旁路供电。在很大程度上提升了系

统供电效率。

ECO 工作模式 (ECO MODE)

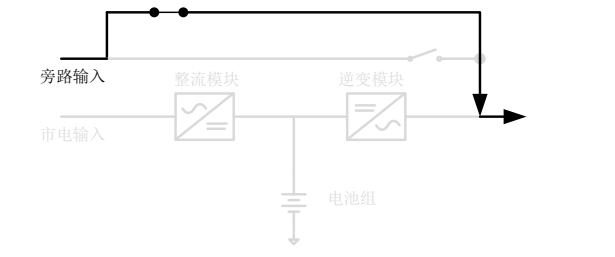

5 维修旁路工作模式 (M-BYPASS MODE)

当 UPS 系统需要进行维护，但又不希望负载供电中断时，可以先断开机器市电输入和

电池输入开关，此时机器会转入旁路工作模式。然后合上维修旁路开关，再断开旁路开

关，此时旁路输入通过维修旁路继续给负载供电，实现 UPS 内部不带电而对负载仍然供电

的维修工作模式。

维修旁路工作模式 (M-BYPASS MODE)

6 Fault 模式工作模式

当 UPS 出现故障后会进入 Fault 模式，进入此模式后机器无需断电，“退出 Fault 模式”功能设置即可退出故障模式，机器可以不重启。
