消防泵控制柜开关接触器等元器件选型
1.1电机额定电流
三相电机（AC380V）的额定电流计算公式为：
其中：cosϕ为功率因数取0.85，η为效率取0.9.
例：110kW三相电机的额定电流约为209A。
1.2星三角启动电流特性
（1）星形启动阶段：相电流降至三角形直接启动的1/3，约为额定电流的1.3–2.5倍（即271–522A），但持续时间短（约3–5秒）。
（2）三角形运行阶段：主接触器（KM1）和角接触器（KM2）长期承受相电流，
，110KW相电流约为120A。

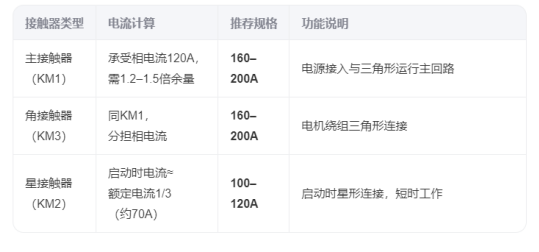

二，接触器选型方案
选型说明：
主/角接触器：需长期承载120A相电流，按1.5倍余量选160A以上。
星接触器：仅在启动时工作，按70A选100–120A即可。
消防设备特殊性：因消防泵需高可靠性，建议接触器提高一档规格（如KM1/KM2选200A）
3.1断路器
额定电流按电机额定电流1.5–2倍选择，建议 315–400A（如NM1-400）。
3.2热继电器
整定值匹配电机额定电流（209A），安装于主接触器输出端。
3.3电缆截面
主电源线（KM1前端）：按线电流209A选 95mm²铜缆（载流量≥250A）。
电机绕组线（KM2/KM3后端）：按相电流120A选 50mm²铜缆（载流量≥150A）
4.1根据《GB 50974-2014》第11.0.14条，消防水泵优先采用工频直接启动，若电网容量不足（启动电流超变压器10%），则需星三角降压19。
4.2启动控制需设双重互锁：KM2（星）与KM3（角）电气+机械互锁，防止短路。
